| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Fiberplan |
| प्रमाणन | ISO 9001; TÜV certificate |
| मॉडल संख्या | GJFJH |

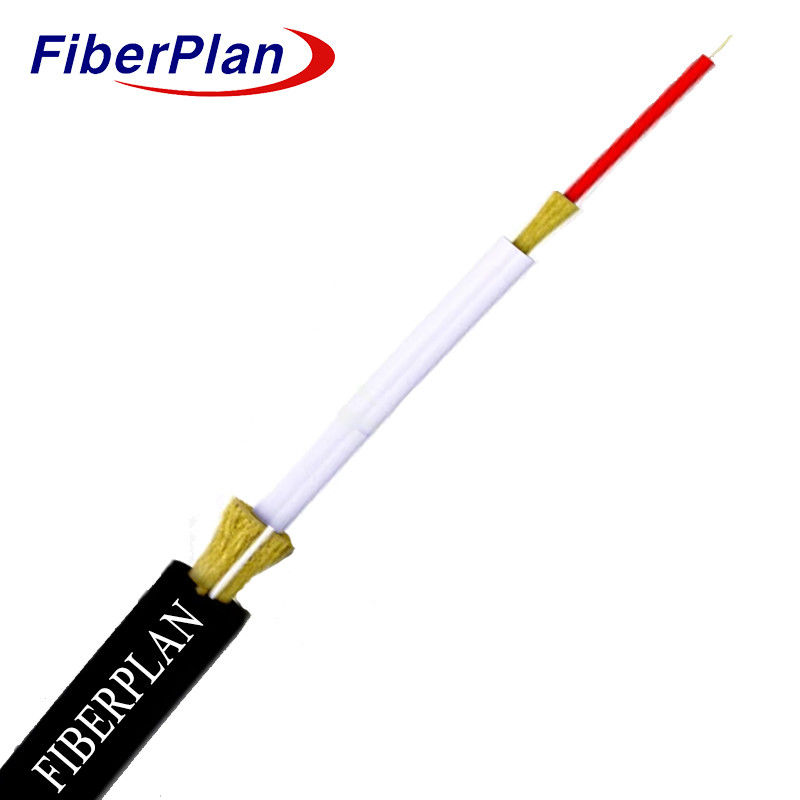

उच्च शक्ति केव्लार यार्न सदस्य, लौ प्रतिरोधी जैकेट सरल लचीला
फाइबर ऑप्टिक केबल
विवरण
इनडोर और आउटडोर पीटीओ केबल
फ्रांस दूरसंचार
आवेदन
* इनडोर और आउटडोर प्लेन ओल्ड टेलीफोन (पीओटी) वितरण के लिए आदर्श।
* बिजली बंद करने की आवश्यकता के बिना निर्माण संभव।
* सुविधाजनक स्थापना और उपयोगकर्ता के अनुकूल संचालन के लिए डिज़ाइन किया गया।
विशेषताएं
उच्च शक्ति वाले केव्लार यार्न का सदस्य, बढ़ी हुई स्थायित्व के लिए हल्का।
2 उच्च एकीकृत फाइबर रिबन डिजाइन, कुशल एकीकरण को बढ़ावा देता है।
3 अग्निरोधी जैकेट सुरक्षा सुनिश्चित करता है।
4 एफआरपी (फाइबर रेनफोर्स्ड प्लास्टिक) घटक केबल की संरचना में ताकत और लचीलापन जोड़ता है।
केबल निर्माण का विवरण
| सामग्री | मोटाई (मिमी) | ओडी ((मिमी) | ||||||||||
| तंग बफर | 0.9 सिम्पलेक्स G657A1 तंग बफर LSZH सफेद | 0.3+/-0.03 | 0.9+/-0.05 | |||||||||
| आंतरिक आवरण | LSZH | DW9023N-HT06 सफेद D9113 | 0.6+/-0.01 | 3.0+/-0.1 | ||||||||
| अरामाइड यार्न | डुपोंट 800 डी * 7 पीसी | / | / | |||||||||
| बाहरी आवरण | पीई | पीईए1 | 1.35+/-0.1 | 6.5+/-0.1 | ||||||||
| रिपकोर्ड | (1110*3) * 2 पीसी लाल | / | / | |||||||||
| एफआरपी | Ø1.0*2 पीसी | / | 1.0 | |||||||||
| अरामाइड यार्न | डुपोंट 800D*22 पीसी | / | / | |||||||||
केबल की यांत्रिक और विशेषताएं
| तन्य शक्ति | दीर्घकालिक | 200 एन | |||||
| अल्पकालिक (N) | 400 एन | ||||||
| कुचल भार | दीर्घकालिक (एन/100 मिमी) | 500 एन/100 मिमी | |||||
| अल्पकालिक (एन/100 मिमी) | 1000 एन/100 मिमी | ||||||
| झुकने की त्रिज्या | गतिशील (मिमी) | 20D | |||||
| स्थिर (मिमी) | 10D | ||||||
| तापमान | -20°C+70°C | ||||||
| शक्ति सदस्य | केवलर | ||||||
फाइबर की विशेषता
| फाइबर शैली | इकाई | एसएम G652 |
एसएम G652D |
एमएम 50/125 |
एमएम 62.5/125 |
एमएम OM3-300 |
|
| स्थिति | एनएम | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| क्षीणन | डीबी/किमी | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| अवसाद | 1550nm | पीएस/एनएम*किमी) | ---- | ≤18 | ---- | ---- | अवसाद |
| 1625nm | पीएस/एनएम*किमी) | ---- | ≤22 | ---- | ---- | ||
| बैंडविड्थ | 850 एनएम | MHZ.KM | ---- | ---- | ¥400 | ₹160 | बैंडविड्थ |
| 1300nm | MHZ.KM | ---- | ---- | ₹800 | ₹500 | ||
| शून्य फैलाव तरंग दैर्ध्य | एनएम | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| शून्य अवसाद ढलान | एनएम | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD अधिकतम व्यक्तिगत फाइबर | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| पीएमडी डिजाइन लिंक मान | Ps ((nm2*km) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| फाइबर कटऑफ तरंग दैर्ध्य λc | एनएम | ₹ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| केबल स्टॉफ तरंग दैर्ध्य λcc |
एनएम | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| एमएफडी | 1310nm | उह | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | उह | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| संख्यात्मक एपर्चर (NA) | ---- | ---- | 0.200+/ -0.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| द्विदिशात्मक का चरण (मध्यम) माप) |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| फाइबर पर अनियमितताएं लम्बाई और बिंदु |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| विखंडन | |||||||
| भिन्नता के पीछे का फैलाव गुणांक |
डीबी/किमी | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| कमजोरी एकरूपता | डीबी/किमी | ≤0.01 | ≤0.01 | ||||
| कोर डाइमेटर | उह | 50+1/1.0 | 62.5+/25 | 50+1/1.0 | |||
| आवरण का व्यास | उह | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| कोटिंग व्यास | उह | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| कोटिंग/चफिनच समकक्ष त्रुटि |
उह | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| गैर परिपत्र कोटिंग | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| कोर/क्लेडिंग केन्ट्रिसिटी त्रुटि | उह | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| घुमावदार | उह | ≤4 | ≤4 | ---- | ---- | ---- | |
