| Place of Origin | China |
| ब्रांड नाम | Fiberplan |
| प्रमाणन | ISO 9001, TUV |
| Model Number | GJYXCH |
सुपर लागत प्रभावी उच्च गुणवत्ता वाले फाइबर G652.D एकल कोर FTTH ड्रॉप केबल
दूत के साथ
विवरण
एफटीटीएच (फाइबर टू द होम) केबल को घरों में प्रत्यक्ष कनेक्शन के लिए डिज़ाइन किया गया है, जो बिना किसी प्रतिबंध के
इसमें एक ऑप्टिकल फाइबर यूनिट है।
अपने कोर के आसपास समानांतर शक्ति सदस्यों के लिए बढ़ी स्थायित्व के लिए।
बाहरी बलों के खिलाफ अतिरिक्त सुरक्षा प्रदान करने के लिए एक स्टील तार के साथ सुदृढ़।
काले एचडीपीई (उच्च घनत्व वाले पॉलीइथिलीन) शीट, पूरे विधानसभा के खिलाफ एक ढाल के रूप में कार्य करता है
पर्यावरण तत्वों, आर्द्रता और भौतिक क्षति। यह निर्माण विश्वसनीय और
विशेष रूप से आवासीय अनुप्रयोगों के लिए अनुकूलित उच्च प्रदर्शन कनेक्टिविटी।
आवेदन
वर्णित एफटीटीएच केबल अत्यधिक बहुमुखी और विभिन्न तैनाती परिदृश्यों के लिए उपयुक्त हैः
1आउटडोर और वर्टिकल डिप्लोयमेंटः यह आउटडोर और वर्टिकल उपयोग के लिए डिज़ाइन किया गया है, यह सुनिश्चित करता है
स्थायित्व और विभिन्न वातावरणों में अनुकूलन क्षमता।
कठोर मौसम की स्थिति या ऊर्ध्वाधर मार्ग की चुनौतियों के प्रति लचीलापन।
2संचार उपकरण के साथ संगतता: व्यापक नेटवर्क के साथ सहज एकीकरण के लिए डिज़ाइन किया गया
संचार उपकरणों और प्रणालियों की एक विस्तृत श्रृंखला, यह केबल कुशल कनेक्टिविटी और
संचार नेटवर्क के भीतर सुचारू संचालन। इसकी संगतता नेटवर्क विश्वसनीयता को बढ़ाती है
और प्रदर्शन।
3लंबी दूरी और स्थानीय नेटवर्क संचार के लिए बहुमुखी प्रतिभाः क्या समर्थन
लंबी दूरी पर या स्थानीय क्षेत्र के नेटवर्क के भीतर संचार के लिए, यह केबल
इसकी बहुमुखी प्रतिभा यह सुनिश्चित करती है कि यह विभिन्न संचार आवश्यकताओं को प्रभावी ढंग से पूरा करे।
इसे विभिन्न अनुप्रयोगों के लिए एक व्यावहारिक विकल्प बना रहा है।
विशेषताएं
वर्णित एफटीटीएच केबल बहुमुखी है और विभिन्न तैनाती परिदृश्यों के लिए उपयुक्त हैः
1आउटडोर और वर्टिकल डिप्लोयमेंटः मजबूत आउटडोर उपयोग और ऊर्ध्वाधर वितरण के लिए डिज़ाइन किया गया,
यह विभिन्न सेटिंग्स में स्थायित्व और अनुकूलन क्षमता सुनिश्चित करता है।
जो कठोर मौसम की स्थिति या ऊर्ध्वाधर मार्ग चुनौतियों के प्रति लचीलापन की आवश्यकता होती है।
2संचार उपकरण के साथ संगतताः केबल का निर्माण निर्बाध
संचार उपकरणों और प्रणालियों की एक श्रृंखला के साथ एकीकरण।
संचार नेटवर्क के भीतर कुशल कनेक्टिविटी और सुचारू संचालन, समग्र सुधार
नेटवर्क की विश्वसनीयता।
3लंबी दूरी और स्थानीय नेटवर्क संचार के लिए बहुमुखी प्रतिभाः सुविधा प्रदान करने में सक्षम
लंबी दूरी पर या स्थानीय क्षेत्र के नेटवर्क के भीतर संचार, यह केबल लचीला है
इसकी बहुमुखी प्रतिभा और उपयोग में आसानी इसे एक व्यावहारिक समाधान बनाती है।
विभिन्न संचार आवश्यकताओं के लिए विकल्प।

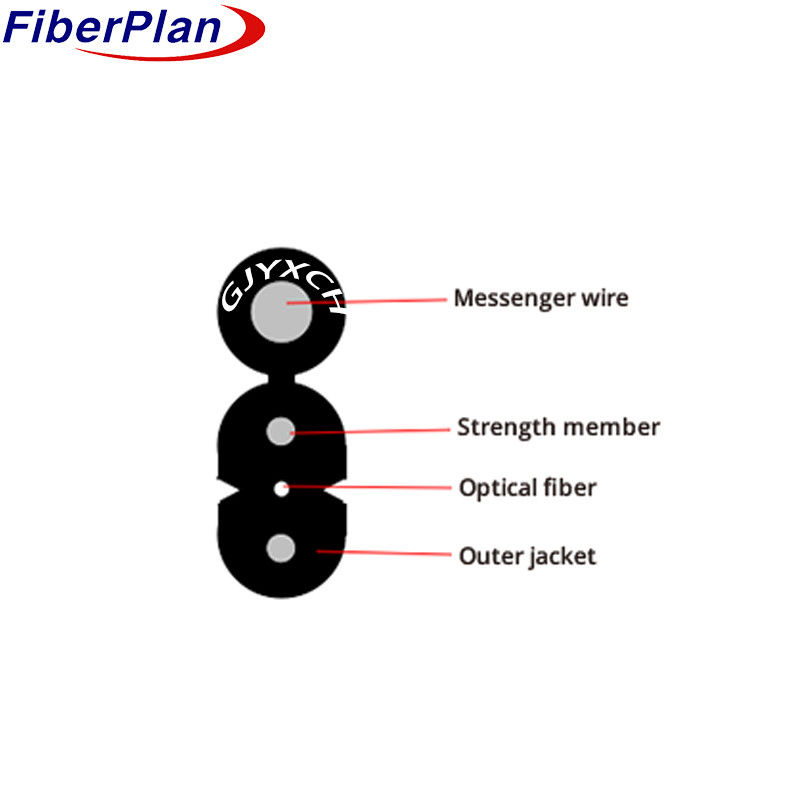

केबल निर्माण का विवरण
| फाइबर की संख्या | 1~4 कोर | |||||||
| शक्ति सदस्य | सामग्री | जस्ती स्टील के तार/एफआरपी/केएफआरपी | ||||||
| व्यास | 2*(0.4~0.8) मिमी | |||||||
| स्व-समर्थन संदेशवाहक तार | सामग्री | जस्ती स्टील के तार | ||||||
| व्यास | 1.0 मिमी | |||||||
| बाहरी आवरण | सामग्री | LSZH | ||||||
| व्यास | 1.8±0.2 मिमी | |||||||
| केबल का आकार (ऊंचाई * चौड़ाई) | 2.0 ((±0.1) मिमी × 5.0 ((±0.2) मिमी | |||||||
| केबल शीट की मोटाई | अधिकतम 0.8 मिमी/मिनट 0.4 मिमी | |||||||
| संदेशवाहक शीट की मोटाई | 0.5~0.7 मिमी | |||||||
| केबल का वजन | 1~4 कोर | 18.2 किलो | ||||||
केबल यांत्रिक विशेषता
| पद | विवरण | ||||||
| स्थापना तापमान सीमा ((°C) | -20+60 | ||||||
| संचालन और परिवहन तापमान ((°C) | -40+70 | ||||||
| मोड़ की न्यूनतम त्रिज्या ((मिमी) | दीर्घकालिक | 15D | |||||
| मीन झुकना त्रिज्या ((मिमी) |
अल्पकालिक | 30D | |||||
| न्यूनतम अनुमत तन्यता शक्ति ((एन) |
दीर्घकालिक | 300 | |||||
| न्यूनतम अनुमत तन्यता शक्ति ((एन) |
अल्पकालिक | 600 | |||||
| कुचल भार (एन/100 मिमी) | दीर्घकालिक | 1000 | |||||
| कुचल भार (एन/100 मिमी) | अल्पकालिक | 2200 | |||||
फाइबर की विशेषता
| फाइबर शैली | इकाई | एसएम G652 |
एसएम G652D |
एमएम 50/125 |
एमएम 62.5/125 |
एमएम OM3-300 |
|
| स्थिति | एनएम | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| क्षीणन | डीबी/किमी | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| अवसाद | 1550nm | पीएस/एनएम*किमी) | ---- | ≤18 | ---- | ---- | अवसाद |
| 1625nm | पीएस/एनएम*किमी) | ---- | ≤22 | ---- | ---- | ||
| बैंडविड्थ | 850 एनएम | MHZ.KM | ---- | ---- | ¥400 | ₹160 | बैंडविड्थ |
| 1300nm | MHZ.KM | ---- | ---- | ₹800 | ₹500 | ||
| शून्य फैलाव तरंग दैर्ध्य | एनएम | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| शून्य अवसाद ढलान | एनएम | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD अधिकतम व्यक्तिगत फाइबर | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| पीएमडी डिजाइन लिंक मान | Ps ((nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| फाइबर कटऑफ तरंग दैर्ध्य λc | एनएम | ₹ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| केबल स्टॉफ तरंग दैर्ध्य λcc |
एनएम | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| एमएफडी | 1310nm | उह | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | उह | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| संख्यात्मक एपर्चर ((NA) |
---- | ---- | 0.200+/ -0.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| द्विदिशात्मक का चरण (मध्यम) माप) |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| फाइबर पर अनियमितताएं लम्बाई और बिंदु |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| विखंडन | |||||||
| भिन्नता के पीछे का फैलाव गुणांक |
डीबी/किमी | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| कमजोरी एकरूपता | डीबी/किमी | ≤0.01 | ≤0.01 | ||||
| कोर डाइमेटर | उह | 50+1/1.0 | 62.5+/25 | 50+1/1.0 | |||
| आवरण का व्यास | उह | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| कोटिंग व्यास | उह | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| कोटिंग/चफिनच समकक्ष त्रुटि |
उह | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| गैर परिपत्र कोटिंग | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| कोर/क्लेडिंग केन्ट्रिसिटी त्रुटि | उह | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| घुमावदार | उह | ≤4 | ≤4 | ---- | ---- | ---- | |
