| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Fiberplan |
| प्रमाणन | ISO 9001; TÜV certificate |
| मॉडल संख्या | एफटीटीएच |
फाइबर टू द होम एरियल आउटडोर ड्रॉप केबल (स्व-समर्थन FTTH)
विवरण
एफटीटीएच केबल बैंडविड्थ, तरंग दैर्ध्य या ट्रांसमिशन पर प्रतिबंध के बिना घरों में प्रत्यक्ष कनेक्शन की अनुमति देता है।
मिशन प्रौद्योगिकी प्रकार. ऑप्टिकल फाइबर इकाई केबल के केंद्र में तैनात है. दो समानांतर शक्ति
केबल को अतिरिक्त शक्ति के लिए एक स्टील के तार से पूरक किया जाता है।
एक काले एचडीपीई शीट के साथ समाप्त, घर में निर्बाध कनेक्टिविटी के लिए स्थायित्व और सुरक्षा सुनिश्चित करता है
संयंत्र।
आवेदन
इस केबल को बाहरी स्तर और ऊर्ध्वाधर वितरण के लिए डिज़ाइन किया गया है, जिससे यह संचार के साथ कनेक्ट करने के लिए उपयुक्त है।
यह लंबी दूरी और स्थानीय क्षेत्र नेटवर्क संचार का समर्थन करता है, बहुमुखी प्रतिभा प्रदान करता है
और विभिन्न अनुप्रयोगों के लिए विश्वसनीयता।
विशेषता

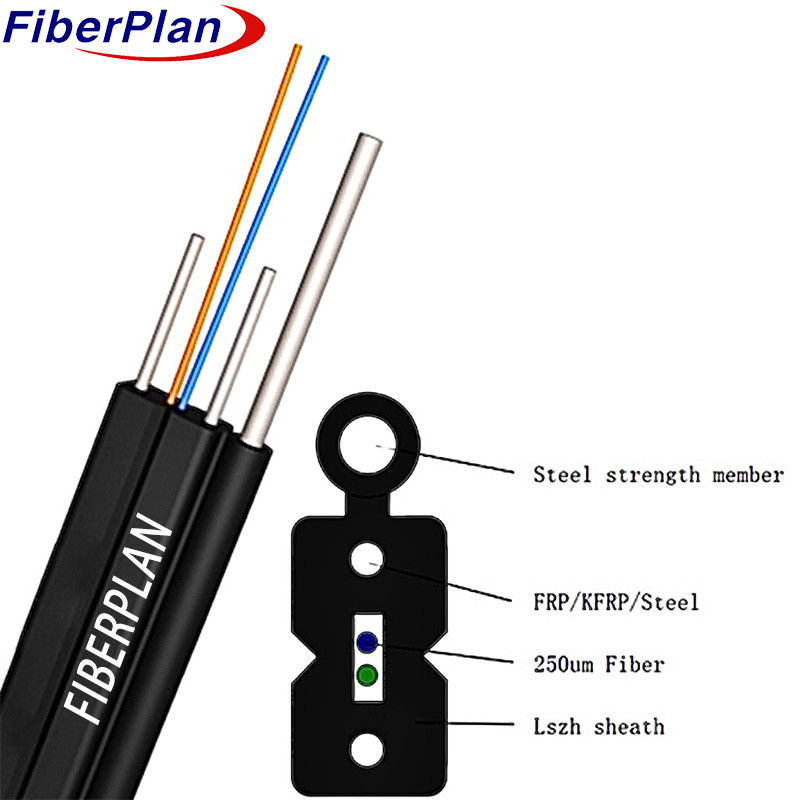

केबल निर्माण का विवरण
| फाइबर की संख्या | 1 ~ 24 कोर | |||||||
| शक्ति सदस्य | सामग्री | जस्ती स्टील के तार/एफआरपी/केएफआरपी | ||||||
| व्यास | 2* ((0.5~0.8) मिमी | |||||||
| स्व-समर्थन संदेशवाहक तार | सामग्री | जस्ती स्टील के तार | ||||||
| व्यास | 1.0 मिमी | |||||||
| बाहरी आवरण | सामग्री | LSZH | ||||||
| व्यास | 1.8±0.2 मिमी | |||||||
| केबल का आकार (ऊंचाई * चौड़ाई) | 2.0 ((±0.1) मिमी × 5.2 ((±0.2) मिमी | |||||||
| केबल शीट की मोटाई | अधिकतम 0.8 मिमी/मिनट 0.4 मिमी | |||||||
| संदेशवाहक शीट की मोटाई | 0.5~0.7 मिमी | |||||||
| केबल का वजन | 1~2 कोर | 18.2 किलो | ||||||
| 4 से 6 कोर | 18.5 किलो | |||||||
| 8 ~ 24 कोर | 54.0 किलो | |||||||
केबल यांत्रिक विशेषता
| पद | विवरण | ||||||
| स्थापना तापमान सीमा ((°C) | -20+60 | ||||||
| संचालन और परिवहन तापमान ((°C) | -40+70 | ||||||
| मोड़ की न्यूनतम त्रिज्या ((मिमी) | दीर्घकालिक | 15D | |||||
| मीन झुकना त्रिज्या ((मिमी) |
अल्पकालिक | 30D | |||||
| न्यूनतम अनुमत तन्यता शक्ति ((एन) |
दीर्घकालिक | 300 | |||||
| न्यूनतम अनुमत तन्यता शक्ति ((एन) |
अल्पकालिक | 600 | |||||
| कुचल भार (एन/100 मिमी) | दीर्घकालिक | 1000 | |||||
| कुचल भार (एन/100 मिमी) | अल्पकालिक | 2200 | |||||
फाइबर की विशेषता
| फाइबर शैली | इकाई | एसएम G652 |
एसएम G652D |
एमएम 50/125 |
एमएम 62.5/125 |
एमएम OM3-300 |
|
| स्थिति | एनएम | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| क्षीणन | डीबी/किमी | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| अवसाद | 1550nm | पीएस/एनएम*किमी) | ---- | ≤18 | ---- | ---- | अवसाद |
| 1625nm | पीएस/एनएम*किमी) | ---- | ≤22 | ---- | ---- | ||
| बैंडविड्थ | 850 एनएम | MHZ.KM | ---- | ---- | ¥400 | ₹160 | बैंडविड्थ |
| 1300nm | MHZ.KM | ---- | ---- | ₹800 | ₹500 | ||
| शून्य फैलाव तरंग दैर्ध्य | एनएम | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| शून्य अवसाद ढलान | एनएम | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD अधिकतम व्यक्तिगत फाइबर | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| पीएमडी डिजाइन लिंक मान | पीएस ((एनएम2*किमी) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| फाइबर कटऑफ तरंग दैर्ध्य λc | एनएम | ₹ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| केबल स्टॉफ तरंग दैर्ध्य λcc |
एनएम | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| एमएफडी | 1310nm | उह | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | उह | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| संख्यात्मक एपर्चर ((NA) |
---- | ---- | 0.200+/ -0.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| द्विदिशात्मक का चरण (मध्यम) माप) |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| फाइबर पर अनियमितताएं लम्बाई और बिंदु |
डीबी | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| विखंडन | |||||||
| भिन्नता के पीछे का फैलाव गुणांक |
डीबी/किमी | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| कमजोरी एकरूपता | डीबी/किमी | ≤0.01 | ≤0.01 | ||||
| कोर डाइमेटर | उह | 50+1/1.0 | 62.5+/25 | 50+1/1.0 | |||
| आवरण का व्यास | उह | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| आवरण की गैर-सर्कुलरता | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| कोटिंग व्यास | उह | 242+/-6 | 242+/-6 | 242+/-6 | 242+/-6 | 242+/-6 | |
| कोटिंग/चफिनच समकक्ष त्रुटि |
उह | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| गैर परिपत्र कोटिंग | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| कोर/क्लेडिंग केन्ट्रिसिटी त्रुटि | उह | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| घुमावदार | उह | ≤4 | ≤4 | ---- | ---- | ---- | |
